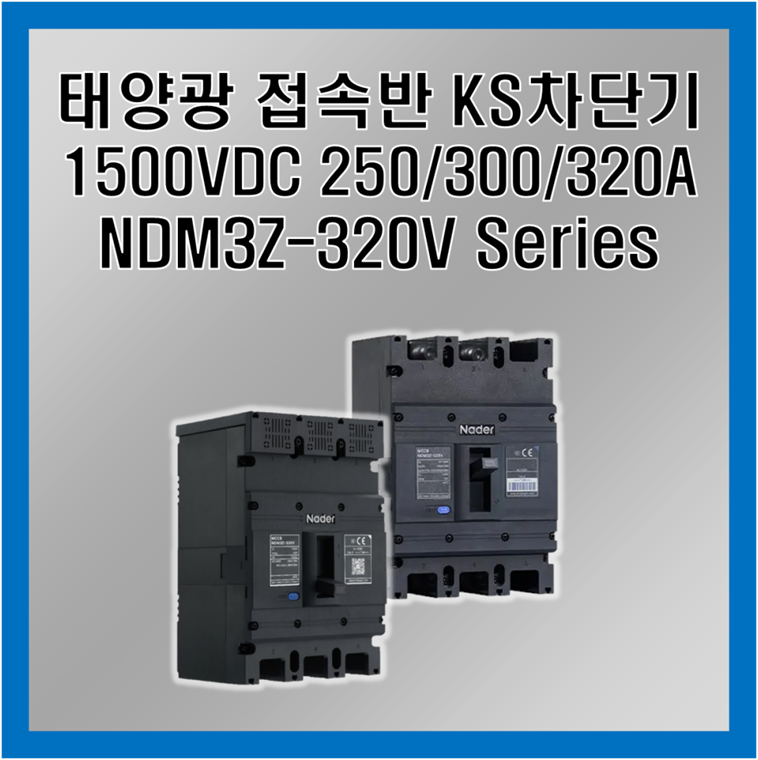

NDM3Z-320V (1500Vdc) 3Poles Series
  • 모델명
    NDM3Z-320V/3300,3341
  • 전압
    1500Vdc
  • 전류
    320A
  • 인증
    TUV,CE,CCC
  • KS인증
    IEC 60947-2 TUV 시험성적서 취득 KS동일인증
관심상품 등록하기 관심상품 등록 파일 다운로드 받기 파일 다운로드

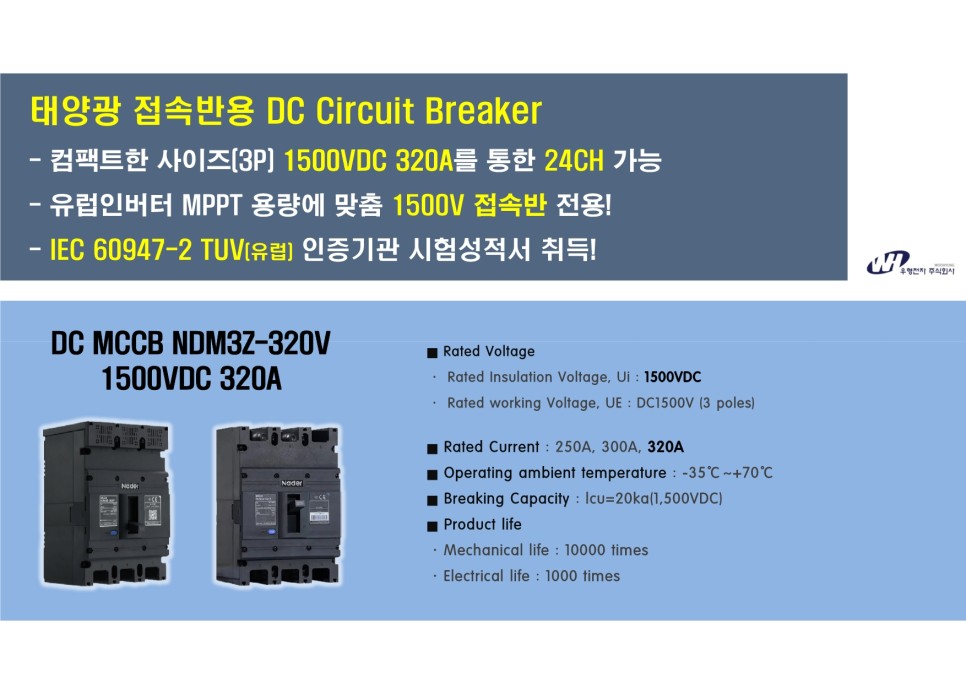

*모델명: NDM3Z-320V Series
* 정격전압 Ui : 1500VDC

* 정격전류 IN : 250/300/320A

* 정격차단용량 ICU : 20kA(1500VDC)


* Pole(폴수) : 3P → 컴팩트한 사이즈로 외함사이즈 ↓






많은 업체들에서 KS진행한 차단기이며 필드에서 안정성을 인증받은 제품으로

가격경쟁력과 품질경쟁력을 갖추고있사오니 많은 관심 부탁드립니다.






1500VDC 정격전압을 가지며 POLE수가 3폴로서 컴팩트한 사이즈에
용량이 320A까지 제공되어 외함사이즈 축소에 도움이 됩니다.
사진에서 보시는 바와 같이 1500VDC에 전류사양이 높은 만큼 입력측에
아크가 발생하여 튀는것을 방지할 수 있는 커버와 절연판을 제공하고있습니다.











1. 아크 방지 커버
2. 차단기 뒤편 절연판(차단기 고정 홀과 일치하여 사용)
3. 차단기 하나에 커버와 절연판 1SET 구성으로 제공.

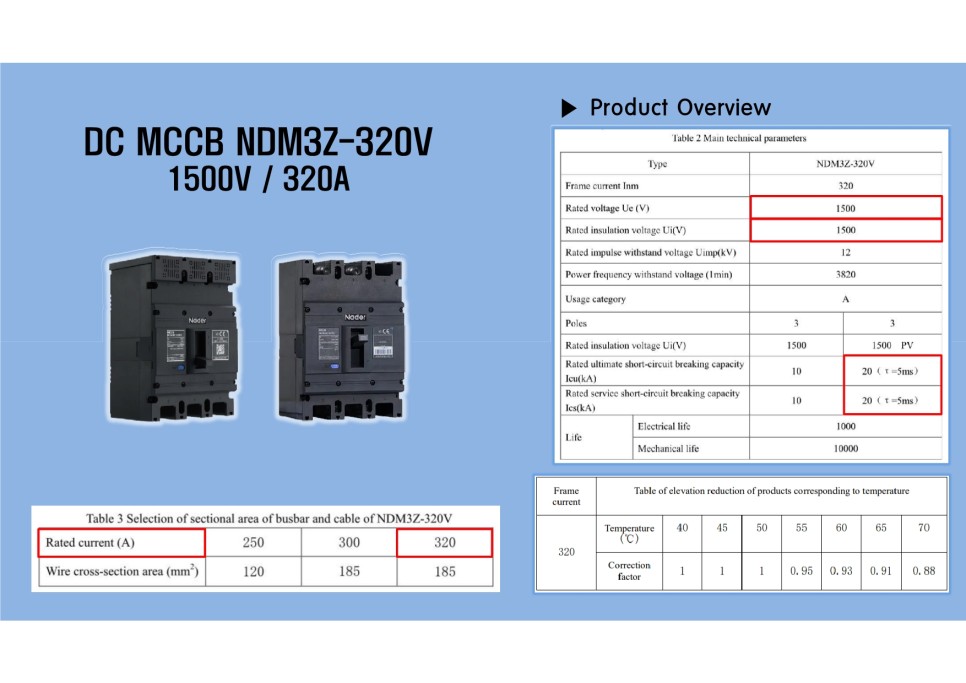

기본 정격전류 라인업은 250/300/320A를 갖추고있지만
1500VDC KS접속반 20-24채널 생각하시는 업체들은 보통
320A 사양으로 많이 가고있습니다.
태양광 셀의 효율이 점점 올라가게되면서 그에 따라 접속함에 사용하는
휴즈의 전류사양도 높아지게 되는데요..
앞으로는 휴즈를 20A 이상인 25, 30A로 사용하게될 날도
얼마 안남은것으로 예상하고있습니다.^^?

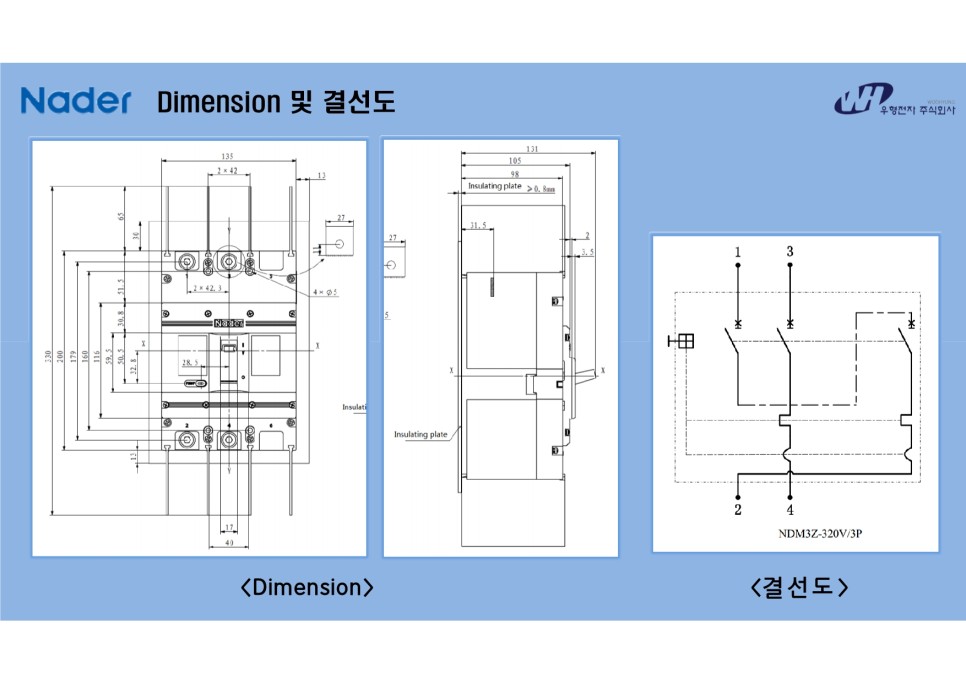

NDM3Z-320V Dimension과 결선도입니다.
1번으로 "-" 들어가서 2번으로 나오며
3번으로 "+" 들어가서 내부에서 한번 꺾여 4번으로 나오게됩니다.
3P 구성으로 Common 부스바가 따로 필요없습니다.
차단기에서 나오는 열은 네이더가 가지고있는 두꺼운 아크소호부 층에서
모두 흡수해줘 제품에는 아무 지장이 없습니다.

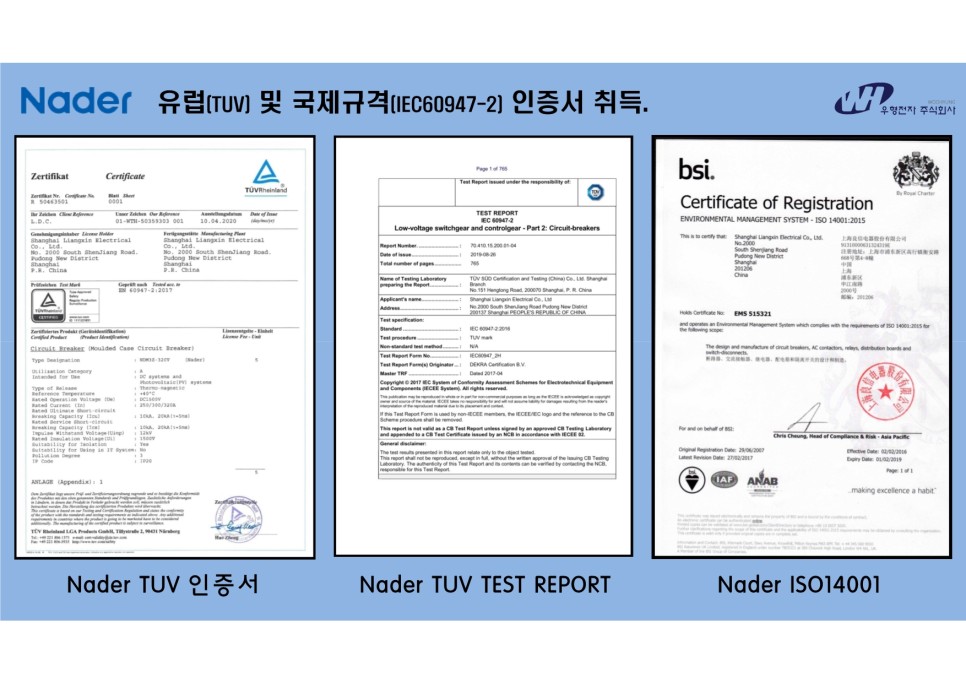

국제규격에 따른 TUV, CE 인증서 모두 보유하고있으며
KS인증시 필요한 성적서 등 제공가능하오니
많은 연락부탁드립니다.
